该系统由自动活塞式稀油润滑泵与抵抗式计量件、联体件等部件组成，由计量件对各润滑点的供油量进行控制和分配。它的特点如下：

(1)自动活塞式稀油润滑泵是一种自动间歇的润滑泵。

(2)润滑油都经过润滑泵中的过滤器过滤，过滤精度高，可保证稀油清洁。

(3)润滑点供油量由计量件控制，可按事先确定的油量比例精确地供油，与润滑点距离和润滑泵的远近无关，油量控制比与计量件的精确有关。

(4)分配系统可使油路在任何一处分流，以使系统中的每个润滑点均得到供油。系统可设1—50处。

(5)管路压力损失小，润滑点可设置在被润滑设备的任何位置。

(6)采用压力供油，分配到各润滑点的油与温度、粘度变化无关。

(7)整个系统结构紧凑，安装空间小。该系统适合于滚动轴承、滑动轴承、齿轮、链轮、凸轮、导轨等各类运动副的润滑。系统如图l

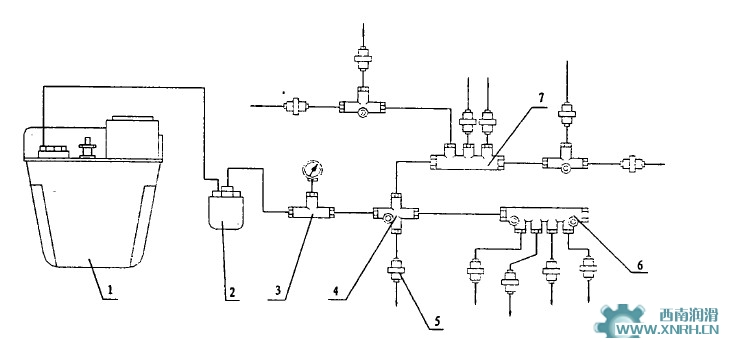

图 1 抵抗式集中润滑系统

1—活塞式润滑泵    2—滤油器    3—三通联接体    4—抵抗四通联接体式

5—计量件   6—抵抗三通联接体式    7—抵抗六通联接体式
